詳情介紹

純鐵具有同素異構轉變，純鐵的a-Fe^lFe和7-Fe^S-Fe轉變是在恒定溫度下進行 的，其相變溫度A3、A分别爲912T和1394C。當加人碳元素後，就成了 Fe-C相圖，變得 比較複雜了。其主要特點是：相變是在某一溫度範圍中進行！臨界相變點随碳含量而變；出 現了新的相變和産物，如共析轉變，由單相7相形成了勿C;在平衡狀态下可以有兩相 同時存在，如a相和7相，其他元素的作用也大緻相似。合金元素對鐵的多型性轉變的影響 分爲擴大7相區、封閉7相區和縮小7相區幾類。
U）擴大7相區合金元素使A₃溫度下降，溫度升高，7穩定存在相區擴大。它包 括兩種情況。
① 與Y-F_e無限互溶₆這類元素有锞（Ni）、錳（Mn）、钴（Co）。其作用是開啓7相 區，當合金元素量足夠大時，鋼在室溫時爲奧氏體組織，如圖1.1 U）所示。
② 與7-Fe有限溶解。這類元素是碳（C）、氮（N）、銅（Cu），其作用是擴展Y相區。 它們雖然使7相K擴大，但與iFe有限溶解，C、形成間隙固溶體，Cu與Fe形成 代位固溶體。這類相圖如圖1.1 （b＞所示。
（2） 封閉7相區合金元素使A₃溫度升高，A₄溫度下降，7穩定存在相M縮小。實際 上也就是使《穩定存在相區擴大₆它也有兩種情況。

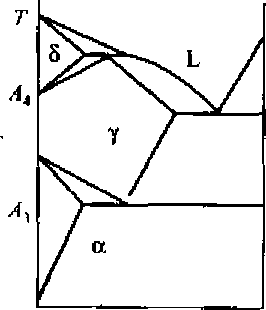

① 與《-Fe無限互溶。合金元素的加人使A溫度升高，A₄溫度下降，并在一定濃度處 彙合，7相K被完全封閉_&這類元素有鉻（Crh釩（V），當合金元素量足夠大時，鋼在高 溫時仍爲鐵素體組織，如圖1.1 （c）所示_D

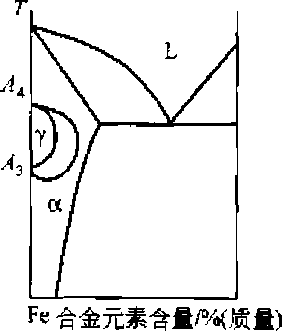

② 與_a-Fe有限溶解。屬于這類的元素有钼（Mo）、鎊（W）、钛（Ti）等。7相區被封 閉，在相圖上形成y團，如圖1.1 （d）所示_n
（3） 縮小7相區這類元素與封閉7相區元素相似，但由于出現了金屬間化合物，破壞 了 7團。屬于這類元素的有硼（B）、铌（Nb）、锆（Zr）等。在7-Fe中有較大溶解度并穩定7固溶體的元素稱爲奧氏體形成元素，在«-Fe中有較大 溶解度并穩定a固溶體的元素稱爲鐵素體形成元素。

合金元素含量（質量） （b） C_sN,Cu

合金兀素含畐收（質量） （c） Ct.V
